O Que Preciso Saber Para Instalar CFTV?

O Que Preciso Saber Para Instalar CFTV?

Para poder ter um sistema funcionando perfeitamente não basta somente instalar os equipamentos. Pois se instalar um equipamento onde o cliente terá dificuldade ou rejeição ao usa-lo,isso acarretará a falha do sistema.

Antes de instalar o sistema tem que realizar uma entrevista para identificar a real necessidade do cliente.

Identificando a Necessidade do Cliente

1. Qual a finalidade do monitoramento?

Nos dias de hoje onde o crime organizado e os assaltos se tornaram uma operação mais bem planejada,sou seja,não é comum um ladrão pular muros,cercas.Com o avanço da tecnologia e de pessoas,os assaltantes entram pela porta da frente de sua casa e quem dirá talvez junto a você.
Esses assaltos onde a pessoa é feita de refém em sua própria moradia e sem ter como avisar policia,porteiro,familiar,está se tornando algo comum nas grandes Capitais e interior também.

Com o Monitoramento essa ação é muita reduzida,afinal existe todo um sistema que pode lhe proporcionar uma noite mais tranquila em sua residencia com seus familiares

1. Quais Ambientes serão monitorado?

   A importância de definir essas  áreas,pois pode separar algumas áreas que deseja que o porteiro tenha acesso,em caso de acionar um botão de pane onde indica que algo está errado. Área de lazer,onde pode observar de longe as crianças ou até mesmo que cuida delas.Área de serviço e despensa com inúmeras possibilidades de acompanhamento.

2. Se o ambiente monitorado será interno ou externo?

   O ideal é que se tenha tanto a área externa quanto a área  interna monitorada,dessa forma terá controle total sobre as imagens  lhe proporcionando mais tranquilidade. Podendo também escolher em qual comodo,ou espaço para ter este monitoramento.
3. Se as câmeras serão expostas ou ocultas?

   Ao definir onde será instalado o material,seu consultor também indicará o melhor material para aquele região,ou seja,caso seja instalado uma câmera na área externa,precisa ser um com adequação para resistir à chuva,sol,etc... No caso de interna uma com uma imagem melhor e acabamento moderno.Lembrando que a luminosidade tanto externa e interna também é um fator importante na hora de escolher o material.Câmeras ocultas são de boa ajuda quando quer confirmar um serviço ou uma prestação de serviço,mesmo não estando presente.

4. Se deseja ou não a gravação do monitoramento.

   A importância do monitoramento gravado é que pode lhe proporcionar um identificação,quando em furto ou roubo perante as câmeras de segurança instalada.
   Entretanto pode ser sim,instalado câmeras que não tenham essa gravação,inclusive existe câmeras que não filmam. São chamadas de câmeras falsa,que são utilizadas com única intenção de inibir ação criminosa.

5. E Informar ao cliente sobre a mudança de comportamento!

   Hoje em um sistema bem instado,com equipamentos com perfeito funcionamento,a única forma de ter falhas,é quando o condômino não tem a mudança de comportamento.
   Ao instalar um sistema CFTV,ou biometria,ou porteiro digital,cancela,catraca,qualquer sistema de segurança,todos dentro do condomínio tem que aderir ao novo comportamento. Caso não seja feito,uma pessoa pode colocar as outras em risco.

Definir Pontos de Instalação

Para definir os pontos de instalação leve em consideração o tamanho do ambiente a luminosidade e como será passado o cabeamento.


Definindo o sistema

O sistema de CFTVs podem ser encontrados nos modos digitais ou analógicos. O sistema digital grava as imagens em HD no computador ou no Stand Alone. Já os analógicos não possuem o sistema de gravação a não ser que sejam ligados na televisão e grave por meio de gravador DVD.

Aparelhos Analógicos

                             Aparelho Quad

Ele é ligado direto na televisão.

Tem entrada para até 4 câmeras.

Não possuem sistema de gravação.

Mostra as imagens na tv em 2 ou 4 canais.

Caso queira grava-las,será preciso um dvd.

Aparelho Sequêncial

Tem entrada para até 8 câmeras e saídas para tv.
Mostra as imagens individual ou sequênciando-as.

As sequências podem ser reguladas.

Aparelhos Digitais

Stand Alone

Atualmente o mais vendido no mercado.

Tem capacidade para até 32 câmeras.

Gravação digital.

Pode se ligar em até 2HD DE 2TB na parte interna.

Possue passagem para ventilização.

Definindo as Câmeras

É fundamental saber qual o tipo de câmera vai utilizar para cada ambiente para ter o máximo de aproveitamento delas. Alguns exemplos abaixo:

Câmera com Infra vermelho:

• Possue leds em volta da lente;
• Indicada para visão noturna;
• Alcance de até 150 metros.
•


Câmera Profissional

• Superior a infra vermelho;
• Tem visão noturna;
• Pode alcançar até 2 km de distância dependendo da lente;

Câmera Mini

• São indicadas para ambiente interno;
• Oferece opção de troca de lentes;
• Altera o ângulo de visão e distância;
• Recomenda-se uso de caixas de proteção para área externa;
• Recomenda-se o uso de DOME para área interna,anti vandalismo.

Se algum porteiro for controlar o sistema de monitoramento é interessante que o rack e o Stand Alone sejam instalado em lugares acessíveis. Caso contrário é indicado que fique protegido.

Video Treinamento Instalção de CFTV (circuito Fechado de Tv)

Instalação de CFTV

Dicas muito importante neste video,pois ensina desde a visita ao cliente até o processo de testar  instalação realizada.




Quer saber mais sobre instalação visite este endereço:

https://www.blogger.com/blogger.g?blogID=8322931003856752985#editor/target=post;postID=6829777058690677692;onPublishedMenu=posts;onClosedMenu=posts;postNum=7;src=postname

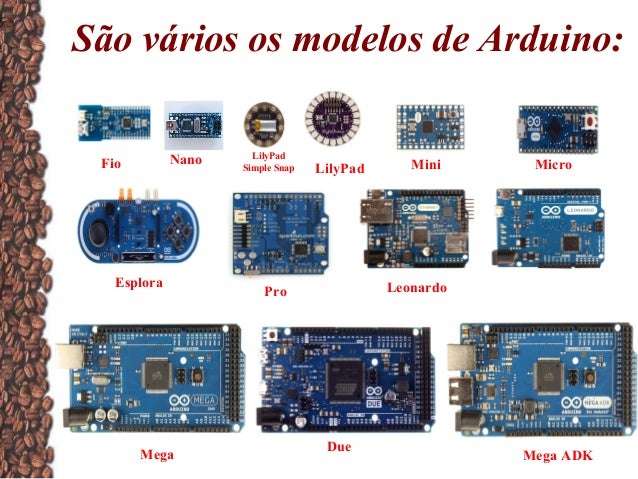

Quais os tipos de Arduino

Quais os tipos de Arduíno?????

Como há vários tipos de Arduíno no mercado e já que muitos ficam na duvida sobre qual versão deve comprar, hoje decidimos escrever sobre as características das principais versões existentes, para que você possa escolher o correto para o seu projeto, ou o que mais lhe convém.

Arduíno Uno

A versão UNO hoje em sua terceira geração é a mais conhecida e usada entre os utilizadores desse hardware, pois possui uma configuração básica e normalmente suficiente para um projeto,conta com um microcotrolador Atmel Atmega328 de 8 bit, 32kb de memoria flash e 2kb de ram, operando em ate 20 Mhz, possui  também 14 pinos digitais de 5V estes podem ser de entrada ou saída, 6 entradas analógicas também com 5V, 1 conector DC para alimentação e uma entrada USB tipo B.

Esta versão é uma ótima opção para quem esta começando na área pois possui uma boa capacidade de processamento e utiliza a linguagem mais comum deste tipo de hardware, alem de ser simples a utilização de seus periféricos.

Arduíno Mega 2560

A versão Mega é uma das maiores existentes, principalmente na quantidade de portas. Ele possui um microcontrolador ATmega2560, incríveis 54 portas digitais de entrada e saída das quais 15 podem ser usadas como saídas PWM, 16 entradas analógicas e 4 UARTs ( portas seriais ), 256 KB de memoria flash e 8 KB de ram, operando em 16 MHz, com alimentação através de um conector DC e entrada USB tipo B.

A versão Mega 2560 possui uma configuração de hardware bem superior as demais, sua quantidade de portas parece ser suficiente para a maioria das aplicações imagináveis, seria uma boa opção para quem pretende criar um projeto com muitos periféricos e módulos.

Arduíno Leonardo

A versão Leonardo lançada recentemente possui um microcontrolador Atmel  ATmega32u4, 20 portas digitais podendo 7 ser usadas como PWM e 12 analogicas,32kb de memoria flash, 2.5kb de ram, uma entrada micro USB e um conector DC de 7V-12V , estas características proporcionam ao Leonardo uma maior capacidade de processamento do que o Arduino UNO, mas sua principal diferença é que ele proporciona uma maior facilidade de comunicação com o computador pois o ATmega32u4 oferece comunicação serial UART TTL e CDC fazendo o Arduíno Leonardo aparecer como uma porta virtual para o computador.

A versão possui mais capacidade de processamento do que a versão UNO, portanto podendo ser usado em projetos maiores, mas por ter uma comunicação serial diferente das demais é necessário que o programador tenha conhecimento da linguagem utilizada no leonardo, então é indicado para pessoas que já tem algum conhecimento na área.

Arduíno Ethernet

A versão Ethernet utiliza um microcontrolador ATmega328, 32kb de memoria flash, 2kb de ram, possui uma velocidade de processamento de 16 MHz, entrada para cartão SD, 14 pinos digitais de entrada e saida e 6 pinos analógicos de entrada, porem os pinos 10,11,12 e 13 são reservados para seu principal diferencial, o modulo Ethernet, nesta versão não existe uma porta USB onboard (é necessário utilizar um adaptador).

O Ethernet é uma ótima opção para quem deseja desenvolver um projeto que ocupe pouco espaço e seja necessário utilizar uma comunicação com a internet, porém não poderá ser usado nos projetos que utilizem muitos periféricos, pois tem uma quantidade reduzida de portas.

Arduíno Nano

O Arduíno Nano é a menor versão existente, medindo 1,85 x 4,31 cm porem não perde em processamento, possui um microcontrolador ATmega328, 2kb de ram, 32 kb de memoria flash, alem do tamanho o nano tem outra característica diferente dos demais, possui 14 portas digitais e 8 analógicas todas macho,conexão serial UART TTL que facilita a comunicação com outros equipamentos e ele é alimentado pela porta mini-B USB que possui.

O nano une a facilidade de comunicação com outros dispositivos e dimensões super reduzidas, é uma opção para quem planeja criar um projeto em espaço super reduzido, possui uma linguagem de comunicação serial diferente das demais versões.

Arduíno Due

A versão  Arduíno Due  é a placa com maior capacidade de processamento, baseada em um microcontrolador ARM de 32 bits e 512 Kb de memória totalmente disponível para programas/aplicações. O bootloader já vem gravado de fábrica em uma memória ROM dedicada.Possui 54 portas digitais, das quais 12 podem ser usadas como PWM, e 12 portas analógicas. Possui também 4 chips controladores de portas seriais, conexão USB e conector para alimentação externa.

As ligações desta placa exigem especial atenção pois as portas trabalham à 3.3V, o que pode comprometer o uso dos shields disponíveis no mercado, que geralmente trabalham com 5v.

Arduíno Mega ADK

A versão rArduíno Mega ADK é baseado no ATmega2560, esta placa possui uma conexão USB dedicada à ligação com dispositivos baseados em Android, como telefones celulares. Possui 54 porta digitais, das quais 15 podem ser usadas como PWM, 16 portas analógicas, 4 chips dedicados à comunicação serial, clock de 16 Mhz e conexão ao computador via USB. Também possui conector para alimentação
externa.

Arduíno Por Mini

A versão Arduíno Pro Mini tem Placa compacta, ideal para projetos permanentes e que não necessitem de grande poder de processamento ou constante atualização. O microcontrolador utilizado por esta placa é o ATmega168 que, dependendo da versão da placa, roda à 8 Mhz (placa versão 3.3v) ou 16 Mhz (placa versão 5v).Possui 14 portas digitais, sendo que 6 podem ser usadas como PWM, e 8 portas analógicas. Não possui conexão USB ou conector para alimentação externa. Para comunicação com o computador, pode ser adquirido um módulo USB separadamente, ou utilizada uma placa Arduíno para programação, como mostrado no artigo Programando um Arduíno Pro Mini com Arduíno Uno.

Arduíno Esplora

A versão  Arduíno Esplora é uma placa diferente de todas as outras da família Arduíno, principalmente por possuir diversos sensores na sua construção.Com o formato parecido com o de um controle de videogame (e até pode ser usado como um, dependendo da criatividade do desenvolvedor). Nessa placa vem embutido um buzzer, um joystick, um potenciômetro deslizante, um sensor de temperatura, um acelerômetro, um led RGB, um sensor de luz (LDR), 4 push-buttons e um microfone. Além de tudo isso, ainda possui um soquete para tela LCD.É uma placa indicada para quem deseja aprender Arduíno sem se preocupar muito com eletrônica, uma vez que os componentes já estão embutidos na placa. Assim o usuário pode se concentrar na parte de programação.

Na tabela abaixo, você pode comparar os tipos de Arduino e  suas principais especificações

O QUE É ARDUINO ?

             O QUE É ARDUÍNO?

O Arduíno foi criado em 2005 por um grupo de 5 pesquisadores : Massimo Banzi, David Cuartielles, Tom Igoe, Gianluca Martino e David Mellis. O objetivo era elaborar um dispositivo que fosse ao mesmo tempo barato, funcional e fácil de programar, sendo dessa forma acessível a estudantes e projetistas amadores. Além disso, foi adotado o conceito de hardware livre, o que significa que qualquer um pode montar, modificar, melhorar e personalizar o Arduíno, partindo do mesmo hardware básico.

Assim, foi criada uma placa composta por um microcontrolador Atmel, circuitos de entrada/saída e que pode ser facilmente conectada à um computador e programada via IDE (Integrated Development Environment, ou Ambiente de Desenvolvimento Integrado) utilizando uma linguagem baseada em C/C++, sem a necessidade de equipamentos extras além de um cabo USB.

         A fonte de alimentação recebe energia externa por uma tensão de, no mínimo, 7 volts e máximo de 35 volts com corrente mínima de 300mA. A placa e demais circuitos funcionam com tensões entre 5 e 3,3 volts. Embutido no Arduíno há ainda um firmware – que combina memória ROM para leitura e um programa gravado neste tipo de memória – carregado na memória da placa controladora, que aceita Windows, Linux e Mac OS X.

Em termos de software, o Arduíno pode ter funcionalidades desenvolvidas por meio da linguagem C/C++, que utiliza uma interface gráfica escrita em Java. As funções IDE do Arduíno permitem o desenvolvimento de software que possa ser executado pelo dispositivo.

              Depois de programado, o microcontrolador Arduíno pode ser usado de forma independente, ou seja, você pode colocá-lo para controlar um robô, uma lixeira, um ventilador, as luzes da sua casa, a temperatura do ar condicionado, pode utilizá-lo como um aparelho de medição ou qualquer outro projeto que vier à cabeça.

O vídeo abaixo mostra Massimo Banzi, um dos criadores do Arduíno, falando um pouco sobre o processo de criação e desenvolvimento, e apresentando alguns projetos que utilizam a plataforma:

O QUE VOCÊ PODE FAZER COM O ARDUÍNO

A lista de possibilidades é praticamente infinita. Você pode automatizar sua casa, seu carro, seu escritório, criar um novo brinquedo, um novo equipamento ou melhorar um já existente. Tudo vai depender da sua criatividade.

Para isso, o Arduíno possui uma quantidade enorme de sensores e componentes que você pode utilizar nos seus projetos. Grande parte do material utilizado no Arduíno está disponível em módulos, que são pequenas placas que contém os sensores e outros componentes auxiliares como resistores, capacitores e leds.

É aí que entram ideias como a automação de casas, acender luzes

por meio da controladora ou projetos mais ousados como o

Biometric Security Toy Box, que une a biometria, mais

especificamente a ideia do novo sensor de identidade digital da

Apple, o Touch ID do iPhone 5S, ao Arduíno.

Um professor da Universidade de Fortaleza desenvolveu uma placa de circuito impresso (PCB, na sigla em inglês) digna dos filmes do MacGayver. A Marminino, também conhecida como o Arduíno cearense, utiliza o mínimo de componentes possíveis para entregar uma PCB barata e funcional. O projeto foi criado para ensinar alunos de escolas públicas a desenvolverem sistemas de robótica e aparelhos autômatos.

(Diferença das trilhas de uma placa industrial e da Marminino, à direita (Foto: Divulgação/Daniel Chagas)

O grande diferencial da Marminino está justamente na praticidade. Criada a partir de componentes mais simples e fabricada quase que de modo artesanal, a PCB tem algumas características que a fazem ideal para ser usada em escolas. A começar pelas trilhas de circuitos mais grossas, mais fáceis de fabricar. Outro ponto positivo está na possibilidade dela ser alimentada por pilhas, o que traz mais estabilidade e deixa o projeto mais barato.
Aliás, o preço baixo é parte fundamental. Enquanto uma Arduíno pode custar entre R$ 50 e R$ 100, a Marminino, sem contar as ferramentas, tem um custo de fabricação de menos de R$ 20.

(Marminino pode ser fabricada com peças recicladas (Foto: Divulgação/Daniel Chagas)

A Marminino conta com processador ATMEGA 328 PU, possui conector para adicionar porta USB, jumper para alterar a fonte de energia, além de ser totalmente compatível com o Arduíno, o que permite que ela também seja utilizada em projetos maiores.

(Comunicador via rádio construído com a Marminino (Foto: Divulgação/Daniel Chagas)

Entre alguns projetos já criados com o Arduíno cearense estão um sistema de irrigação automático, comunicadores via rádio, além de robôs seguidores de trilha, todos projetados por alunos de ensino médio do professor Daniel.Todo o projeto da Marminino é open source.

“A ideia não é comercializar a Marminino, mas estimular que outras escolas públicas do Brasil ensinem programação e robótica com open hardware”, projeta Daniel.

Algumas dicas estão disponíveis neste endereço:

http://aautomacaoresidencial.blogspot.com.br/2015/07/automacao-residencial.html

HOME AUTOMATION

INTRODUCTION

The Home automation were from US HOME AUTOMATION (automation residence) and Europe DOMÓTICA coming from `` DOMUS'' HOUSE with `` ROBÓTICA'' ( automated control ) .

With Automation you can have multiple benefits such as energy savings of at least 15 % , freedom to monitor what happens even if not present , control access to every field of real-time residence and curb any and all actions of criminals.

FEATURES

All installed device aims to curb any and all actions of criminals and keeping the freedom to have full control over the residence through câmeras.Para be effective the installed system is recommended that the receiver requires to residents the adequacy of the system, making so efficient.

BENEFITS OF AUTOMATION

  Cost savings using program so that lamps work with only 80% and have a 20% reduction in the electricity bill ..

Security in having access to and control of the entrance, from employee as a cleaner, gardener as well as visits. Both can be programmed and scheduled in the system.

Create an even routine not being at home, as irrigate the garden, turn sound or lights, and the return trip disable the function.

Freedom to follow in real time what is happening in your home with speed and simplicity in the commands, and access through the mobile note book, tablet.

Ligação de DVR

Gravadores de Imagem  DVR

Estes equipamentos são normalmente muito estáveis e confiáveis,já que  são construídos(tanto hardware quanto software) especificamente para o monitoramento de imagens,não dependendo de placa e softwares específicos.
Os DVRs são um excelente alternativa para quem quer monitoramento de imagens aliado a entrada/saídas de alarme,monitoramento remoto e outras facilidades.

Possíveis Ligações em um DVR

1. Entradas de video
2. Saídas de video composto
3. Saída de áudio
4. Entrada de áudio
5. Saída de vídeo VGA
6. Saída de áudio e vídeo HDMI
7. Porta USB 2.0
8. Interface de rede 10/100Mbps
9. RS 485Alimentação
10. Alimentação 12v
11. Chave para ligar/desligar o DVR

Exemplo de conexão

Login

Ao iniciar o dispositivo,o assistente de configuração de rede será exibido na interface principal. O usuário terá que escolher entre prosseguir com o assistente ou cancelar,e assim que escolher uma das opções a interface de login aparecera. Pode se visualizar a interface de login(registro no sistema) na figura a seguir:

1. Usuário: Admin(administrador).  Senha Admin,local e rede)
2. Usuário: 888888                          Senha: 888888
3. Usuário: 666666                          Senha: 666666(usuário com autoridade inferir que pode  apenas monitorar,reproduzir,gerar backup,etc).

   Tanto usuário quanto a senha suportam a quantidade máxima de 6 caracteres.Para segurança do seu sistema,troque sua senha apos o primeiro login.

Menu  Principal

Apos fazer o login, o menu principal do sistema será exibido conforme a figura abaixo. Serão exibidos seis ícones no total:Buscar,Info,Ajustes,Avançado,Backup e Desligar. Mova o cursor para selecionar o ícone desejado e em seguida,clique com o mouse para exibir o menu secundário.

• Para selecionar as imagens click em buscar ,na janela aberta só escolher dia e mês das imagens gravada.
• Depois pode escolher 1 ou 4 janelas e selecionar a opção para salvar as imagens.

Rede

Para montagem do cabo LAN necessita de conectores RJ45 e um alicate de crimpar como seguem abaixo:

Para montar um cabo UTP será necessário conhecer a codificação do mesmo para se montar os conectores. É possível escolher entre dois padrões de cores para se montar o cabo,desde que depois de feita a escolha as duas pontas possuam a mesma codificação. O dois padrões abaixo:

IP

É um endereço que define de forma única e universal a conexão de um dispositivo. Dois dispositivos jamais podem ter o mesmo endereço ao MESMO tempo.

Os endereços da internet possuem 32 bits de comprimento,são conhecidos como endereços da internet IPV4(IPversão 4) ou simplismente endereços IP para evitar confusão.A necessidade de mais endereços,além de outras preocupações em relação à camada IP,motivou um novo projeto chamado IPV6, nessa versão se tem mais flexibilidade na alocação de endereços.Exemplo de endereços: 10.0.0.1

192.168.1.101

Gateway

Gateway pode ser um dispositivo dedicado a unir duas redes,pode ser traduzido como``portão de entrada´´,no caso das práticas realizadas nesse treinamento o gateway será o modem/roteador.

Máscara de Sub Rede

A máscara de rede é uma sequência de números que define a qual rede o computador pertence. A máscara funciona como um bairro que contem várias casas de diferentes números de IP,a máscara é definida conforme a classe de IP que segue abaixo:

Classe A - de 10.0.0.0 até 10.255.255.255 e a máscara de rede é 255.0.0.0.

Classe B - de 172.16.0.0 até 172.31.255.255 e a máscara de rede é 255.255.0.0.

Classe C- de 192.168.0.0 até 192.168.255.255 e a máscara de rede é 255.255.255.0.

Como exemplo,se o Bairro Padre Eustáquio possui a máscara 255.255.255.0. Pode-se ter um computador com IP 192.168.0.1,outro com IP 192.168.0.102 e outro com IP 192.168.0.251,contudo todos pertences ao mesmo bairro,pois usam a mesma máscara.

Como descobri o IP de um Computador ou Notebook

Para descobrir qual o IP do computador que você está:siga os passos abaixo:

1° Passo: Vá ao menu iniciar do seu computador



 2° Passo: Digite na aba de pesquisa a seguinte palavra: CMD e dê ENTER

3°Passo: Na tela do DOS que foi aberta digite: IPCONFIG

Após esse comando aparecem as seguintes informações já conceituadas anteriormente:

• IPV4
• MÁSCARA DE SUB-REDE
• GATEWAY PADRÃO

Definir IP para o DVR

A primeira configuração a ser realizada para que se possa acessar um DVR remotamente,deve ser a configuração de um IP e escolher suas portas de comunicação. Para exemplificar abaixo será mostrado como realizar esse procedimento utilizando na prática um DVR.

Dentro da aba ``ajustes´´ é possível configurar diversos parâmetros,clique na aba ``rede´´ para definir os parâmetros de IP e PORTA de comunicação.

Após clicar na aba ``rede´´ pode se definir manualmente ou pela função DHCP um IP de rede interna para o DVR e definir as portas de comunicação para acesso remoto.

Cada item é definido abaixo,é importante que entenda todos para que as configurações sejam executadas com sucesso.

Endereço IP: especifique um endereço IP para o DVR.

Assistente: assistente de configuração de rede.

DDNS-Intelbras: Configuração do DDNS- Intelbras.

Másc.Sub-rede: especifique uma máscara de sub-rede para o DVR

Gateway: especifique um gateway para o DVR

Porta de Serviço: o valor padrão é 37777.Essa porta é responsável pela transmissão das imagens e autenticação de senha via rede

Porta HTTP: o valo padrão é 80. Essa porta é a responsável pela pagina web do DVR e será utilizada para conexão com o computador via rede.

Porta RTSP: o valor padrão da porta é 554. Esta é a porta responsável pela transmissão das imagens quando for utilizado o Intelbras iSIC em aparelhos BlackBerryR.

MTU (Unidade Máxima de Transmissão): define o tamanho máximo da fragmentação do pacote de transferência do protocolo de comunicação.

Max. Conexões: 10 conexões. Este número refere-se a quantidade de usuários que podem se logar simultaneamente no sistema. Quanto maior for o número de câmeras sendo visualizadas simultaneamente através de software web,maior será a ocupação da rede,podendo gerar lentidão na visualização.

DNS ou Domain Name System: consiste em um serviço onde são armazenadas ligações entre endereços IP e domínios. Quando se pede ao seu navegador,cliente de email,cliente de FTP ou qualquer outro aplicativo para chamar um determinado domínio,automaticamente ele utiliza o servidor DNS configurado e encontra o respectivo endereço IP da máquina que fornece o serviço requisitado.

Após definir manualmente o IP ou através da função DHCP,clique na aba ``Intelbras ddns´´ para definir um DDNS como segue na figura abaixo:

Cada item desse aba são:

Servidor: nome do servidor Intelbras-DDNS.

Habilitar: habilite ou desabilite o serviço de DDNS.

E-mail: insira o seu endereço de e-mail. O servidor DDNS Intelbras ira mandar um e-mail neste endereço para ativação do seu nome de domínio.

Configurar DDNS pelo NO-IP

Acesse a página no-ip.com,para facilitar clique na aba escrita ``english´´e altere o idioma para português.

Clique na aba inscrever-se e preencha os campos abaixo:

Cabeamento

Cabeamento

Uma arte muito importante do sistema de captura de vídeo é a transmissão.Pois de nada adianta ter um excelente DVR e excelente câmera se não houver um meio de envio de imagens bem feito. Meios de transmissão não adequados podem gerar vários problemas,como ruídos na imagem.

Cabo

Os cabos coaxiais são do tipo de cabeamento mais utilizado em CFTV hoje em dia,apesar de estarem sendo rapidamente substituídos pelos cabos UTP. Nesse tipo de cabeamento cada lance de cabo leva um sinal de câmera por vez . O cabos coaxiais são fabricados em vários modelos,sendo indicado trabalhar com o cabo de 95% de malha,preferencialmente de cobre,para garantir o máximo de blindagem,ou isolamento de sinal. O importante neste tipo de cabeamento é não ultrapassar os 250 metros(máximo) indicado,assim como,lembrar que este é um sistema desbalanceado,ou seja,muito sensível a ruídos.

Par Trançado (rede)

Os cabos de par trançado estão sendo amplamente usados em CFTV associados ao balun de vídeo. Isto se deve ao fato do custo final acabar sendo reduzido,além de ser um sistema balanceado,ou seja,muito menos suscetível a ruídos. Por um cabo de par trançado se consegue passar até quatro câmeras,em um espaço igual ao do cabo coaxial,reduzindo a infra estrutura para 1/4 do tamanho.

Cabo de Fibra Óptica

O cabo de fibra óptica não é afetado por interferências elétricas e não sofre nenhum problema como contato com alta tensão. Pode transmitir sinais de vídeo com eficiência extremamente alta e pode transmitir os sinais por vários quilômetros. Outra vantagem é a largura de banda abundante que permite que vários sinais de vídeo possam ser transmitidos em uma única fibra óptica, além da possibilidade de transmissão simultânea de sinais de telemetria e rede, sinais de controle de movimentadores como pan-tilts e panoramizadores, idealizado para aplicações de redes de speed-domes e sistemas integrados. Um sistema de transmissão por fibra óptica é o mais indicado em aplicações de uma planta industrial ou áreas de risco a interferência e ruído, dada as suas capacidades físicas de imunidade. São disponibilizados ainda equipamentos com dupla via de transmissão, ou seja, pode-se transmitir o sinal de um lado para outro do meio de transmissão. O problema do cabo de fibra óptica é seu custo e a maior dificuldade de instalação.

Wireless

Os dispositivos sem fio, são outra alternativa para a transmissão de sinais de vídeo, tendo um bom desempenho geral em termos de transmissão de sinal. E como principal vantagem a não necessidade de conexão física e passagem de cabos pelo local a ser monitorado. Também possui certas desvantagens básicas que reduzem sua aplicação prática, como o alto custo, os problemas de interferência, ruídos e instabilidade no sinal. Existem no mercado equipamentos de CFTV com o sistema sem fio integrado, porém são sistemas de pequeno porte e normalmente muito simples.  Outros fatores que influem nos sistemas sem fio são a topologia do local, o tipo de construção, outros sistemas residentes, áreas de sombra, necessidade de retransmissores, etc.
Existe ainda algumas outras alternativas, como transmissão via rádio, sinal multiplexado via rede elétrica, entre outros.

Tipos de Câmeras

Tipos de Câmeras

As câmeras são responsáveis pela captura da imagem através da lente e do sensor de imagem,cada câmera possui uma aplicação e um local adequado a ser instalado.Segue abaixo alguns modelos:

Mini Câmeras: Com a miniaturização de componentes e a integração dos circuitos,a fabricação de mini câmeras se tornou,além de barata,de muita qualidade. A relação custo x benefício ficou muito atrativa. As mini câmeras não chegaram a ser câmeras profissionais,no entanto elas se tornaram uma excelente saída para quem instala,pois são fáceis de instalar e para quem compra por ser um equipamento de baixo custo com boa qualidade.Existe também as mini câmeras com infra vermelho com alcance de 10 metros.

Câmeras Infra vermelho: As câmeras IRs são câmeras que tem finalidade de capturar imagens em ambientes sem luz nenhuma. As imagens são possíveis por causa do canhão de IR que joga uma luz infra vermelho(não visível ao olho nu).Esta luz vai até o objeto e retorna para a câmera,formando a imagem no CCD.Um fato importante é que a câmera deve estar apontada para um ponto dentro de sua distância máxima para formar uma imagem,ou seja,se você tem uma câmera para quinze metros e apontá-la para o fim da rua a uma distância de 100 metros,durante a noite não verá imagens,pois não haverá nada dentro da área de ação(alcance do IR)da câmera. Já durante o dia a visualização será normal,pois a iluminação virá de outros pontos que não o IR.

Câmera Profissional: As câmeras profissionais surgiram da necessidade de se ter uma imagem de alta qualidade para determinadas aplicações,como por exemplo,a entrada de um banco.Na maioria das vezes essas câmeras não vêm acompanhadas de lentes,pois,como são de uso específica,a lente irá variar de acordo com a aplicação.A lente na maioria das vezes se adquire separado e seu tamanho será escolhido conforme a aplicação do seu projeto.

Speed Dome: Speed Domes são uma excelente opção para quem precisa monitorar u a área ampla,movimentação de pessoas,objetos e veículos com precisão. Excelente para bancos,estacionamentos,shopping,aeroportos e supermercados.As câmeras Speed Dome são câmeras que tem um excelente qualidade de imagem,com poderosas lentes que se ajustam para dar um zoom espetacular.podendo contato com um giro de 360° na horizonte e 90° na vertical.

Câmera CCD: Possui em seu interior um sensor de luz em estado sólido, que é o componente responsável por transformar a luz em sinal elétrico. O nome desse sensor é CCD. Esse tipo de câmera apresenta diversos recursos, como possibilidade de troca de lentes, ajustes de luminosidade, maior qualidade de imagens etc. Essas câmeras são instaladas ostensivamente, para causarem o efeito psicológico de dissuasão da atividade criminosa.


Câmera Falsa: Instaladas em pontos estratégicos a fim de inibir a intrusão e vandalismo. Não possuem mecanismos de exibição de imagens, apesar da aparência de real. Imitações perfeitas de câmeras verdadeiras para efeito psicológico.

Câmeras com microfone: Diversas câmeras permitem a inclusão de áudio ao sistema, para captação de som. É adequada somente para ambientes internos.

Câmeras que se movimentam: A câmera “PAN” que realiza movimentos horizontais e normalmente ficam dentro de Domus. Para que o operador possa manuseá-la a distancia, faz-se necessário uma mesa controladora. Já o modelo “PAN-TILT” promove movimentos horizontais e verticais da câmera e geralmente é instalada dentro de um Domus. Uma mesa de controle poderá controlar os movimentos horizontais e verticais e também o zoom.

Câmeras de segurança com Microfone: algumas câmeras permitem gravar som, opte caso faça sentido no local, pois será mais um fator de tráfego de dados e aumento do tamanho dos arquivos para gravação.

Câmeras de segurança encapsuladas: há câmeras de segurança que ficam em capsulas fechadas para evitar vandalismo.

Câmeras Preto e  branco ou colorido: em ambientes mais escuros, preto e branco consegue se sair melhor na captação de luz.

  Distância focal e área de cobertura

 O que define qual a distância que a câmera pode captar e aproximar a imagem, assim como a área de cobertura é o tamanho da lente. As lentes podem ser de 4mm, 8mm, 12mm, etc. Uma lente de 4mm consegue uma área de cobertura maior, porém tem menor capacidade de aproximar objetos a distância do que uma lente de 12mm. Antes de iniciar a compra é necessário ter um projeto, mesmo que simples, para entender os locais e coberturas necessários.

       Iluminação

Um dos grandes desafios das câmeras de segurança é se adaptar a pouco iluminação e garantir a qualidade necessária para o reconhecimento.
Câmeras equipadas com sensor CCD tem maior capacidade de se adaptarem a locais com pouca iluminação, além de captarem melhor a cor e terem mais nitidez. Fiquem de olho nesta sigla, representa uma câmera de maior qualidade. Infra vermelho permite que uma câmera filme no escuro. Esta tecnologia não se adapta bem com locais bem iluminados.

       Ação de monitoramento

Há câmeras que podem ser movimentadas por uma central, horizontalmente, verticalmente ou ambos. Algumas permitem a gravação somente na presença de movimento. Há câmeras que podem disparar um alarme na presença de movimento. As câmeras com movimentação normalmente ficam em capsulas chamadas “Dome”.

       Outras Características

Vimos neste artigo as principais variações das câmeras de segurança. Antes de comprar as câmeras de segurança e demais equipamentos, faça um projeto, mesmo que bem simples, de onde suas câmeras estarão posicionadas, e use as informações acima para validar os equipamentos.
