Comunicação Condominial

Central De Portaria COMUNIC 48
A central de portaria COMUNIC 48 permite a ligação de até 48 pontos distintos dentro de um edifício.
Esses pontos distribuídos no condomínio podem realizar ligações entre eles sem custo nenhum,além de usufruírem das seguintes facilidades:
Identificação do ramal para os apartamentos:
Conferência:
Retorno se ocupado:
Retorno se não atende:
Espera com música e integração com dispositivos de segurança:
As centrais possuem baixo consumo de energia elétrica,praticidade na instalação e facilidades nas programações.
Especificações técnicas
Alimentação: AC (Full Range) 90 a 240 VAC (automático) / 50/60 Hz
Proteção elétrica: Contra transientes nas entradas de ramais e fonte
Consumo em watts: Em repouso (todos os telefones no gancho): 27 W
Máximo (utilizando os seus 08 enlaces): 48W
Distância máxima até o telefone com cabo CI-40: 250 m (placas de ramais desbalanceados)
Tipo de conexão: Engate rápido
Ligações sigilosas: Desde que usados 2 fios para cada apartamento
Ligação com fiação comum: Sim, se em boas condições
Entrada para linhas telefônicas: Não disponível
Capacidade máxima de ramais de uma central 48 ramais: (06 placas de 08 ramais)
Número de enlaces: 08 por central
Numeração dos ramais: #201 a #248. Podem ser associados aos apartamentos de 1 a 5 dígitos (até
65534)
Tipo de telefone: Comum ou sem fio, padrão ANATEL
Número máximo de telefones em extensão: Máximo 03 por ramal
Toques diferenciados: Toque de apartamento, emergência e de porteiro
Número máximo de porteiros exclusivos XPE 48: 02, programáveis em qualquer ramal
Número máximo de porteiros eletrônicos: (ex.: XPE 1001/1013 PLUS) Até o número de ramais da
central
Tipo de discagem: Multifrequencial (tom)
Discagem direta para a portaria: Depende de programação
Identificador de chamadas: Em todos os ramais da central
Saída de acionamento: Uma saída de relé (contato seco) para cargas de até 24V/1A
Dimensões (A x L x P): 24 x 21 x 11 cm
Peso (Central com capacidade máxima): 820,0 g
Condições ambientais: Temperatura: 0 °C a 37 °C
Umidade relativa do ar: 10 a 90% (sem condensação)
Benefícios Da Comunic 48
Os benefícios da Central Comunic 48 são diversos,inclusive é a mais nova tecnologia em relação a centrais.
Ela é modular ,ou seja vai acrescentando as placas de ramal.sendo que pode colocar até 3 extensão por telefone.
Comunicação com outros porteiros eletrônicos.
Saída para acionamento de cargas(aux.)
Entrada para botoeira(pânico e aux.)
Atualização de firware- comunicação via USB
Placa De Ramal
XPE 48
- Alimentação direto da Comunic 48 30dc/1A
- Viva voz Tecla luminosa com controle de intensidade
- Tecla portaria programável
- Comunicação direta com o apartamento desejado
- Atendimento e desligamento automático
- Senhas de úsuarios (50 senhas)
- 2 acionamento (FA e Aux.)
CP 112
- Até 112 ramais
- 2 Linhas tronco de serviço(opcional) linha externa
- Fonte de alimentação Bivolt automático de 90 a 240vac
- Identificação de ramal para apartamentos
- Ligação direta e sem custo entre apartamentos
- Numeração flexível dos ramais
Placa desbalanceada faz 250 metros da central até cada apartamento
Placa Balanceada 2.500 metros da central até cada apartamento.
Qual a diferença entra as Placas Ramal?
Ramal desbalanceado é uma interface de ramal destinada a instalações de curtas distâncias entre o telefone e a Central em locais de baixa indução de ruído.
Ramal balanceado é uma interface de ramal que minimiza o ruído induzido na linha telefônica, permitindo assim a instalação de terminas em ambientes ruidosos a uma distância maior. Este tipo de ramal permite a instalação utilizando fios independentes para cada ramal ou cabos multipares.
Utilizado para instalações de telefones residenciais e comerciais, ramais internos de PABX, ramais de PBX, ligações centrais de portarias em condomínios e distribuição de linhas e ramais em edifícios.
Ci 50
Utilizado para instalações de telefones residenciais e comerciais, ramais internos de PABX, ramais de PBX, ligações centrais de portarias em condomínios e distribuição de linhas e ramais em edifícios.
é mais indicado pois tem mais proteção e evita interferência..

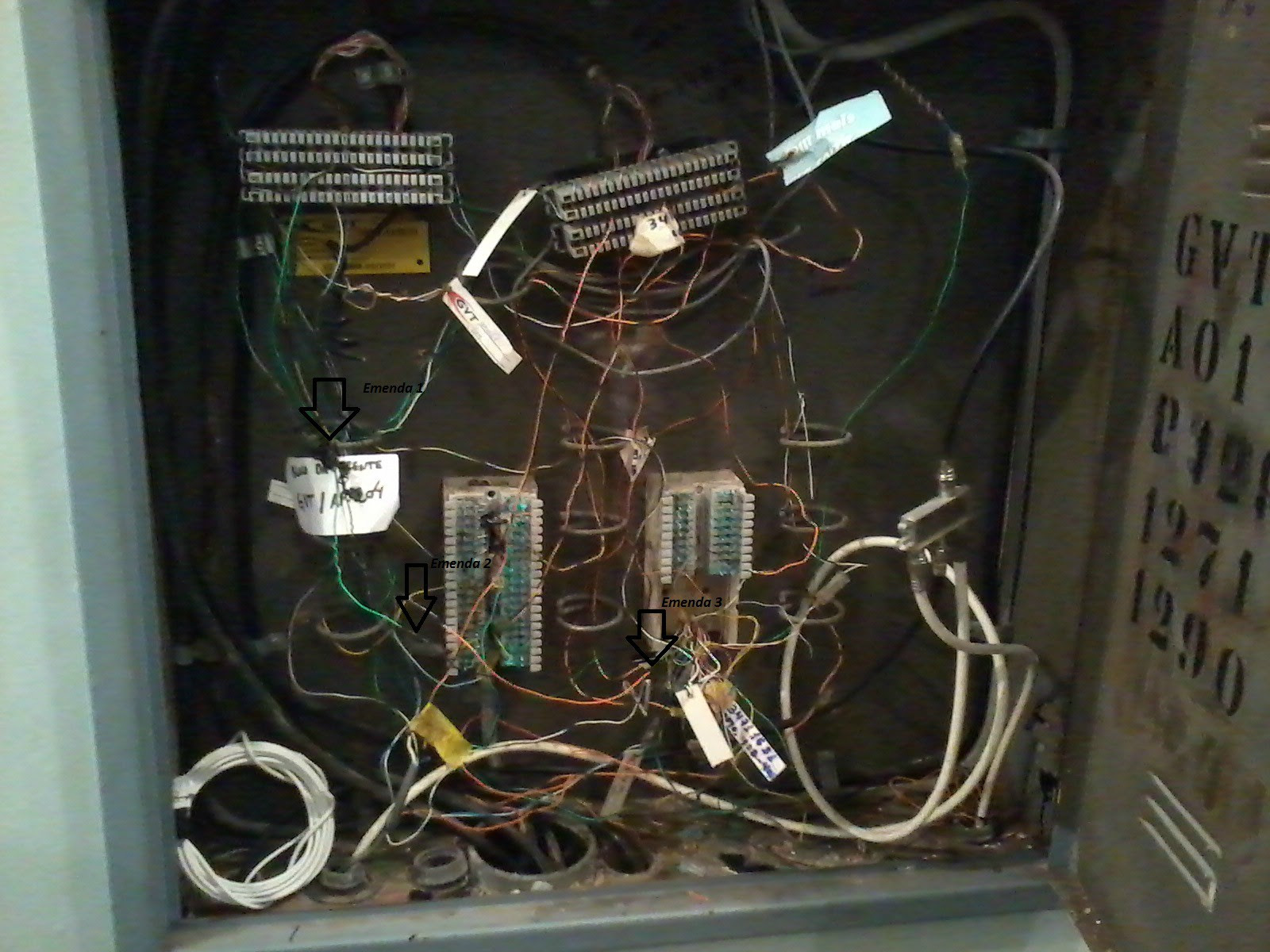

Boa prática: Péssima prática:
Placa De Serviço CP 48 e CP 112
Placa de interface de linha telefônica. As duas linhas telefônicas de serviço para uso do condomínio com acesso programado,permitem programar um grupo de até 5 atendedores para chamada externa recebida,possibilitando que alguns ou todos os ramais tenham acesso à linha telefônica em modo alterado ou sequencial.
- 2 Linhas telefônicas-tronco
- Modo de acesso às linhas alternado ou sequencial
- Cada linha telefônica tem um grupo atendedor de até 5 ramais
- 1 Placa de serviço por CP 48 ou CPP 112
Observação importante e curiosa é que 65% da responsabilidade da segurança são as pessoas!!
Não adiante ter toda essa aplicação de tecnologia automatizada se o comportamento não muda!
